2000kVA/400kV/變頻串聯諧振試驗成套裝置廣泛適用于二級承裝（修、試）電力設施企業、供電、發電、鐵路、鋼鐵、石化、礦山、輸變電裝備制造等行業對大容量、高電壓電容性試品進行交流耐壓試驗。



凱迪正大作為研發制造的2000kVA/400kV型變頻串聯諧振試驗成套裝置

一、工作原理

該變頻串聯諧振試驗成套裝置運用串聯諧振原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和被試品電容C發生諧振，諧振電壓即為試品上所加電壓。

通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品C上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態。回路的諧振頻率取決于被試品電容C和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。

二、用途及性能

    變頻串聯諧振成套裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、電力變壓器、GIS和高壓交聯動力電纜、互感器、套管等的交接試驗和預防性試驗。

    我公司在變頻串聯諧振高壓試驗方面，自行開發的調頻、調壓軟件技術，國內高壓試驗行業，利用這一技術設計，制造的變頻串聯諧振高壓試驗裝置，幾乎符合國家有關高壓試驗的規程和要求。

三、變頻串聯諧振成套裝置整套裝置的組成

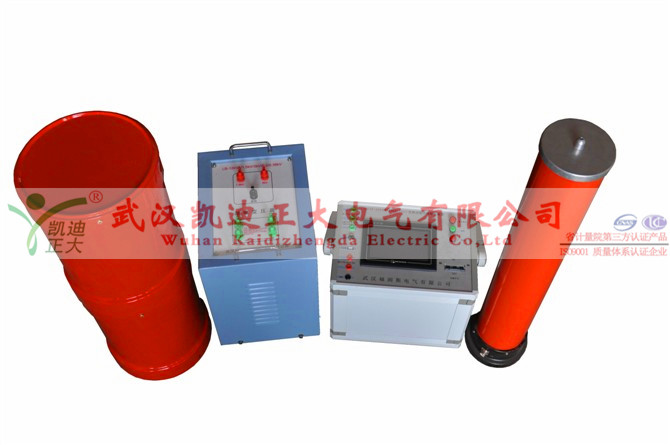

    整套裝置由調頻調壓電源、激勵變壓器、電抗器、分壓器等組成。

四、主要技術參數

1、環境溫度：-10℃—45℃

2、工作濕度：≤90%

3、海拔：≤2000M

4、電源輸入：380±10%三相或220V ±10%單相（10KW以下），50Hz

5、額定輸出容量：0-5000KVA

6、諧振電壓：0-1000KV

7、頻率調節范圍：0.1-300Hz

8、系統測量精度：0.5級

9、頻率調節分辨率：0.01Hz

10、不穩定度：≤0.05%

11、輸出波形：正弦波

12、波形畸變率：≤0.5%

13、噪聲：≤60db

14變頻串聯諧振成套裝置、電抗器Q值：30-120



凱迪正大變頻串聯諧振耐壓裝置產品特點

1、高試驗電壓200KV，大試驗電流8A，大部件重量<50Kg

2、手動試驗/自動調諧/自動試驗三種試驗?zāi)Ｊ?/div>
