電力電纜遷移識別電纜快速上手方法

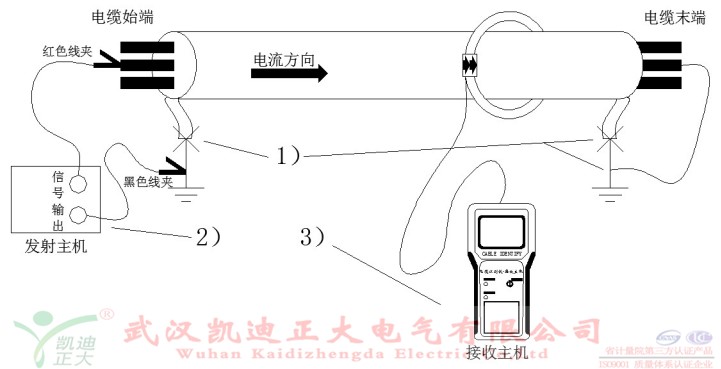

   1、識別停電電纜: （接線示意圖如下）

1）測前準備: 電纜兩端斷電、末端芯線接地、斷開兩端鎧裝接地線；

2）發射主機準備：測試線按顏色接入主機，黑色接大地，紅色接芯線，開關置于“停電識別”檔位，“輸出指示”閃亮則輸出正常；

3）接收主機準備：按電流方向套入測量線圈，長按“功能按鍵”開機，收到信號與發射信號同步則工作正常，否則需短按“功能按鍵”提高接收增益；

4）現場識別：識別過程中勿更改增益檔位，在電纜沿線按電流方向測試任意電纜，接收信號與近端信號方向、幅值、間隔相似的則為待識別電纜。

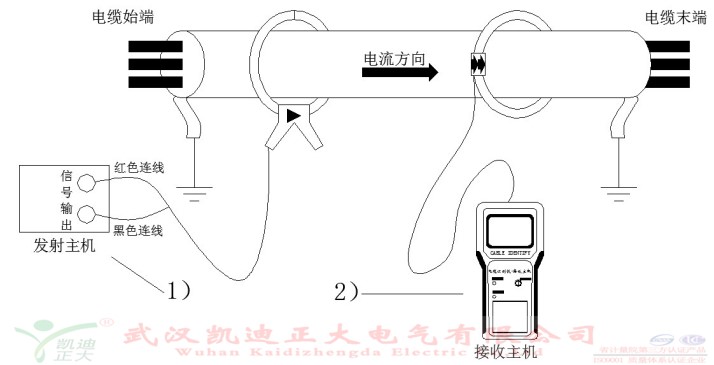

2、識別帶電電纜: （接線示意圖如下）

1）發射主機準備：將卡鉗卡入電纜，接線柱按顏色接入發射主機，開關置于“帶電識別”檔位，“輸出指示”閃亮則輸出正常；

2）接收主機準備及現場識別：避免卡鉗信號直接耦合到測量線圈，測量時應與卡鉗保持1米以外的距離；其他操作同“識別停電電纜”3）、4)條所述。

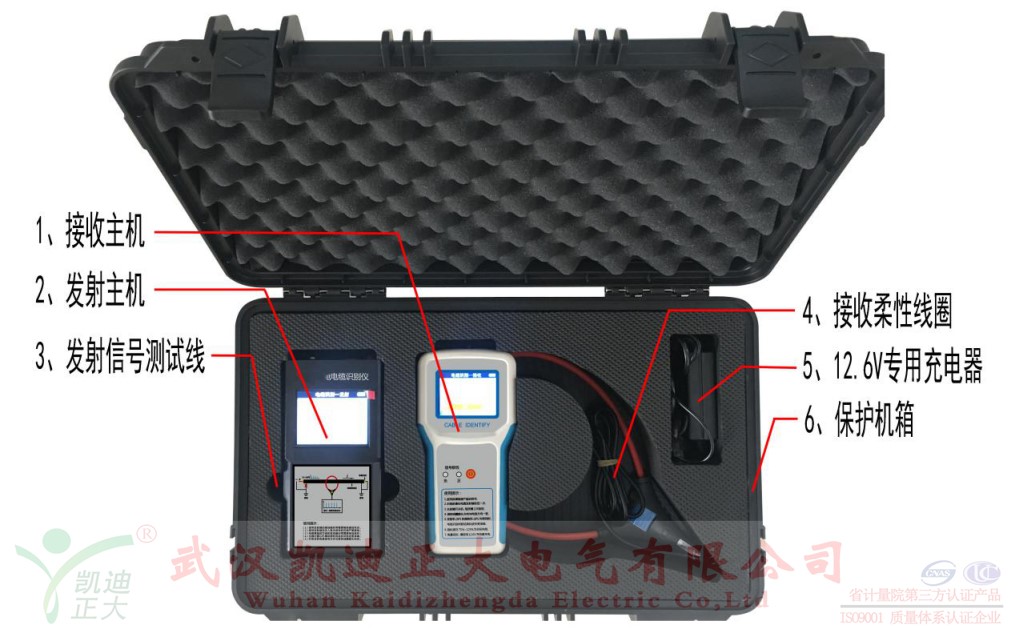

KD-214A帶電電纜識別儀（以下簡稱識別儀）是用于將某一特定電纜從一束電纜中識別出來的專用儀器。它即能識別停電電纜，也能識別帶電電纜，滿足了電力施工現場對電纜識別的多重需求。識別儀主要由發射主機、接收主機、發射連線、發射卡鉗與柔性測量線圈構成。識別儀的設計相比上一代產品更加緊湊小巧，攜帶方便，具有如下特點：

1）發射主機采用高效鋰電池供電，無需現場220V電源接入，使用方便，且設計小巧、功耗低、供電時間長、LED四級電量指示。

2）接收主機采用彩屏LCD液晶顯示，精準電量提示，同步顯示信號的方向、幅值、間隔作為有效判斷依據，并在時間軸上保留多個信號，通過連續的有效信號更準確的確定待識別電纜。

3）采用柔性測量線圈進行電纜識別，解決了電纜現場電纜擁擠、疊壓導致傳統接收卡鉗無法卡入待識別電纜，而無法識別的問題。

4）配備發射卡鉗，通過卡鉗耦合的方式實現帶電識別的功能，做到一機多用。

5）ABS高強度保護箱，有效的保護儀器，同時方便運輸及適應工地現場的惡劣環境。
