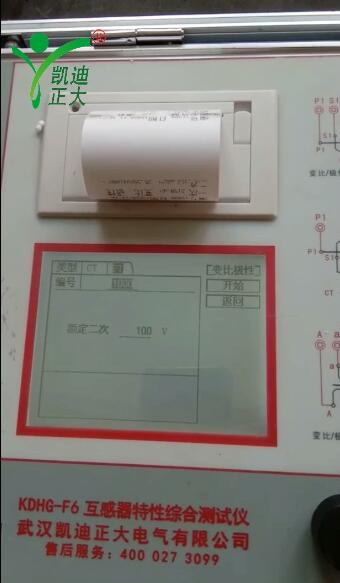

KDHG-F6互感器特性綜合測試儀功能介紹及操作方法視頻
作者：廖工來源：武漢凱迪正大電氣有限公司日期：2020-11-16 12:00:00閱讀：
KDHG-F6全功能互感器特性綜合測試儀是一種專門為測試互感器：PT、CT（保護類、計量類）、伏安特性（勵磁特性）曲線、自動給出拐點值、自動給出5%和10%的誤差曲線、變比測量、比差測量、相位（角差）測量、極性判斷、一次通流測試、交流耐壓測試、二次負荷測試、二次繞組測試、鐵心退磁等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，不需要設置步長、分段點等參數，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。
國內較先MBC電源控制技術，單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠。設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
KDHG-F6互感器特性綜合測試儀功能介紹及操作方法視頻指導：
https://haokan.baidu.com/v?pd=bjh&vid=14551413226204096747&fr=bjhauthor&type=video
產品特點：
1、支持檢測CT和PT
2、滿足 GB1207、GB1208等規程要求.
3、無需外接其它輔助設備，單機即可完成大多數檢測項目.
4、自帶微型快速打印機、可直接現場打印測試結果.
5、采用智能控制器，操作簡單.
6、大屏幕液晶，圖形化顯示接口.
7、按規程自動給出CT/PT（勵磁）拐點值.
8、自動給出5%和10%誤差曲線.
9、可保存3000組測試資料，掉電后不丟失.
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
11、小巧輕便≤22Kg，非常利于現場測試
詳細參數：
1、工作電源：AC220V±10% 、50Hz
2、設備輸出：0～2500Vrms， 5Arms（20A峰值）
3、大電流輸出：0～1000A
4、二次繞組電阻測量范圍：0～50Ω
5、二次繞組電阻測量精度：≤0.5%
6、二次實際負荷測量范圍：0～300VA
7、二次實際負荷測量精度：≤1%
8、相位測量（角差）精度：±4min
9、相位測量（角差）分辨率：0.1min
10、CT變比測量范圍：25000A/5A（5000A/1A）
11、CT變比測量精度：≤0.5%
12、PT變比測量范圍：1KV-500KV
13、PT變比測量精度：≤0.5%
14、工作環境溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
15、尺寸、重量：410mm × 260mm × 340mm，重量：≤22Kg
溫馨提示：如果有需要試驗變壓器、變頻串聯諧振耐壓裝置、微機繼電保護測試儀、電纜故障測試儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等電力試驗設備的朋友可以隨時聯系我們在線客服或者電話咨詢，價格優惠、保質保量！此篇文章介紹了KDHG-F6互感器特性綜合測試儀功能介紹及操作方法視頻，希望能夠幫助到大家！
