3月9日，玄武變電站的順利建成投運，將為西安城北地區增加一個重要電源點，進一步滿足西安電網北部地區的負荷發展需求，完善區域330千伏電網結構，緩解該區域供電壓力，提升西安地區330千伏變電站之間的互聯互供能力，為西安建設國際化大都市發揮積極作用。



    玄武330千伏變電站位于古城西安市經濟技術開發區北三環內，占地面積13畝，全站采用框架結構。和傳統戶外變電站相比，戶內智能變電站具有占地面積小、易維護、使用壽命長、系統集成、設備高新、節能環保等特點。

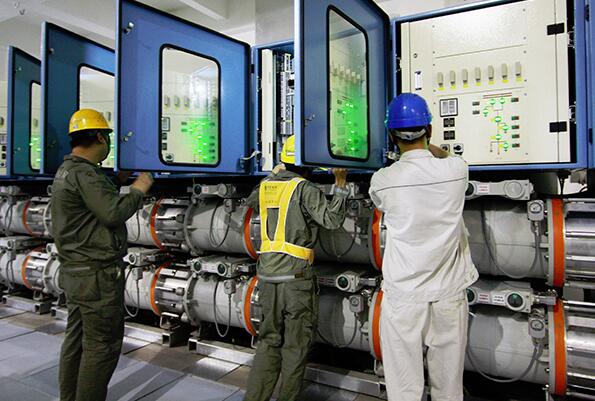

    該變電站330千伏系統采用雙母線雙分段接線方式，目前帶4回線路2臺容量為36兆伏安的變壓器，共安裝GIS組合電器12個間隔，遠期規劃8回線路及4臺變壓器。110千伏系統采用雙母線雙分段接線方式，目前帶10回線路，共安裝GIS組合電器22個間隔，遠期規劃22回線路。



    變電站電氣設備均在戶內，進出線采用全電纜地下鋪設，且一次設備、二次設備以及一次到二次設備之間等三種接入方式全采用光纖進行內部連接，不但傳輸速度更快，而且占地面積小，外立面與附近建筑充分融合協調。同時，該變電站采用高新、可靠、集成的智能設備，共享統一的信息平臺，傳輸和處理的信息全數字化，具有自動完成采集、保護、控制以及高級應用功能。主設備采用除噪音、泄壓材料，變壓器外墻封堵采用拆式墻體，降低了變電站整體噪音。
