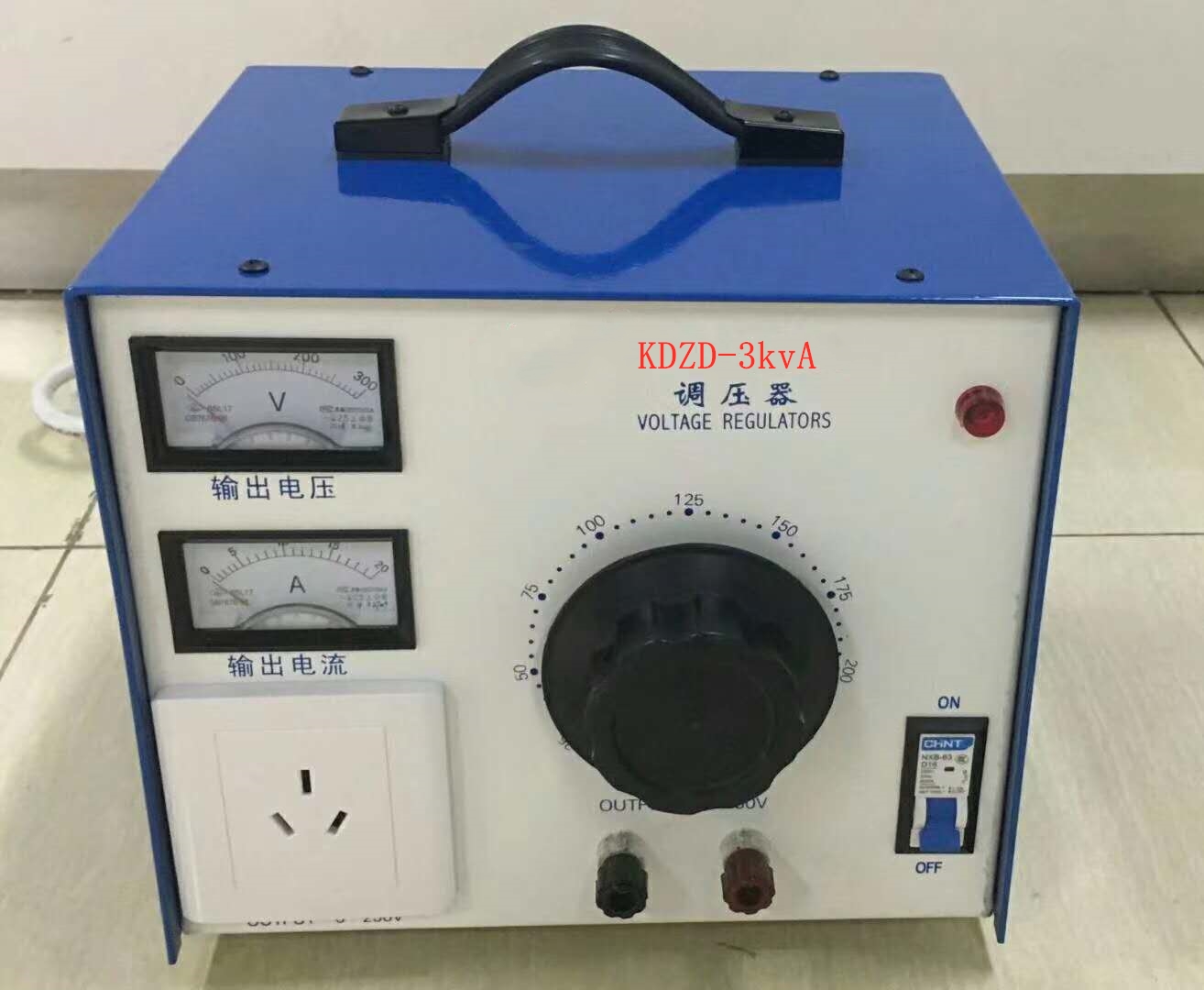

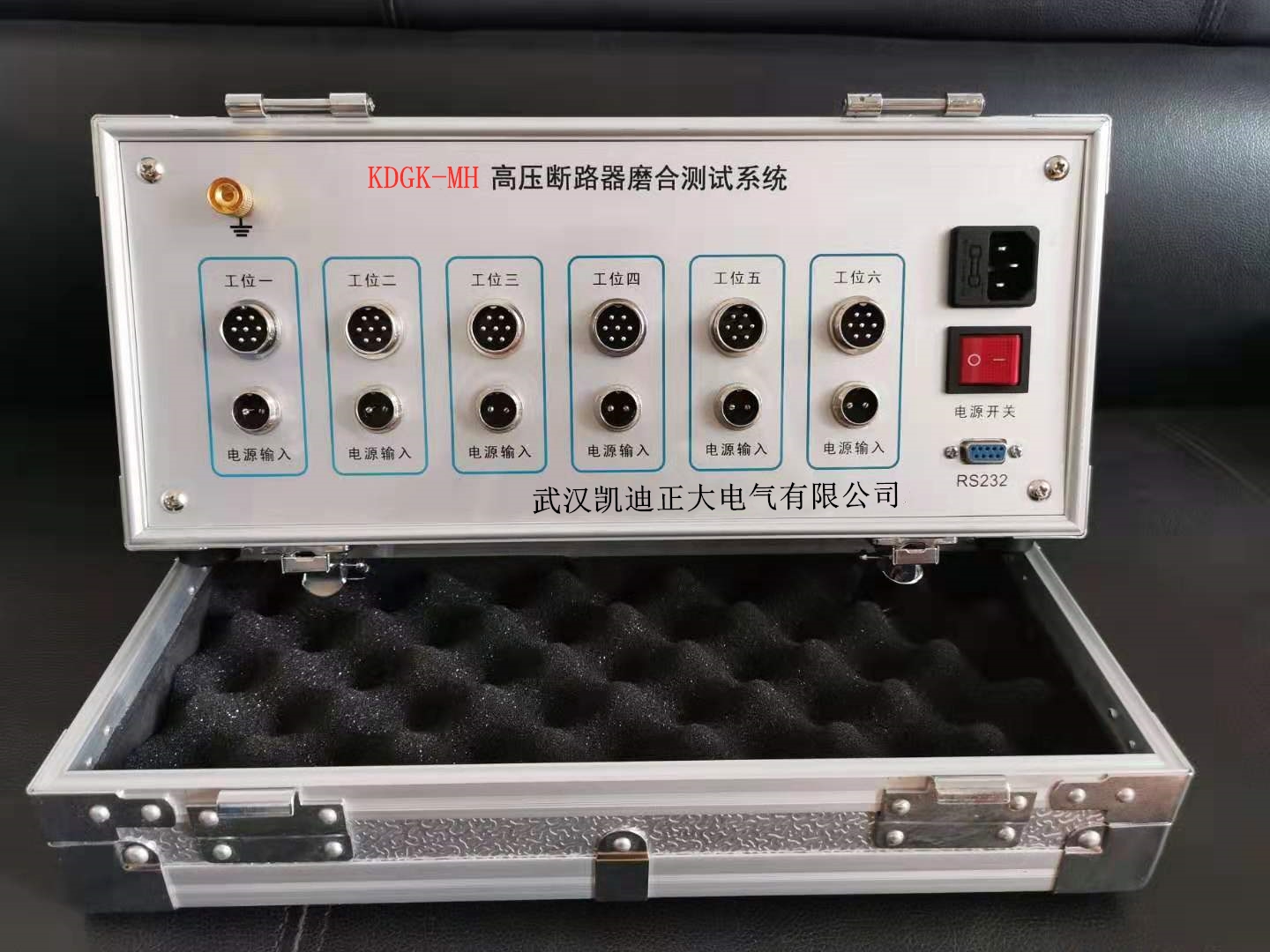

高壓斷路器磨合測試系統由選配（KDZD-20A交直流電源發生器、筆記本電腦、自耦調壓器）針對高壓斷路器的磨合測試而設計，可同時控制六臺斷路器的磨合測試(六路幾乎獨立)，并以計算機為基礎進行參數設定、時序控制。參數設定直觀，時序控制簡便，使工作效率得到很大提高，而且克服了以往使用時間繼電器進行磨合的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。KDGK-MH高壓開關磨合測試系統操作簡單，是斷路器設計和測試的理想工具。



KDGK-MH高壓開關磨合測試系統是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。



1、操作功能：可以按預設參數進行單分、單合、合分、重合閘操作，壽命試驗。

2、報警功能：當斷路器發生拒合、拒分、誤合、誤分時，軟件報錯，并切斷電源停止操作。(其中某一工位有問題不影響其他工位的正常磨合)

3、保護功能：當發出合(分)命令后，經過適當延時，自動切斷合(分)閘電源，防止因斷路器據動或或輔助開關轉換不到位而導致合(分)線圈長期帶電。　

4、獨立控制斷路器的功能，當正在磨合的六臺斷路器中有一臺出現拒分、據合、誤分、誤合等故障時，磨合臺應對其進行報警，停止操作命令。且不影響其他工位正常工作。磨合設定次數完成后，軟件有信息提示，停止操作命令，切斷電源。

5、分、合間隔時間可設定，整定范圍：0.1-25秒。

6、分、合間輸出時間可設定，整定范圍：0.1-25秒。

7、電源輸入靈活，每個工位操作電源獨立，即可交流輸入也可直流輸入。





1、電源：AC220V±15％；50Hz。

2、整機功耗：≤50W。

3、內部觸點最大承受電流10A。

4、最大輸入電壓240V。

5、濕度：≤85％RH。

6、溫度：-10℃—50℃。

7、外形尺寸：370mm×280mm×160mm。

8、重量：6kg
