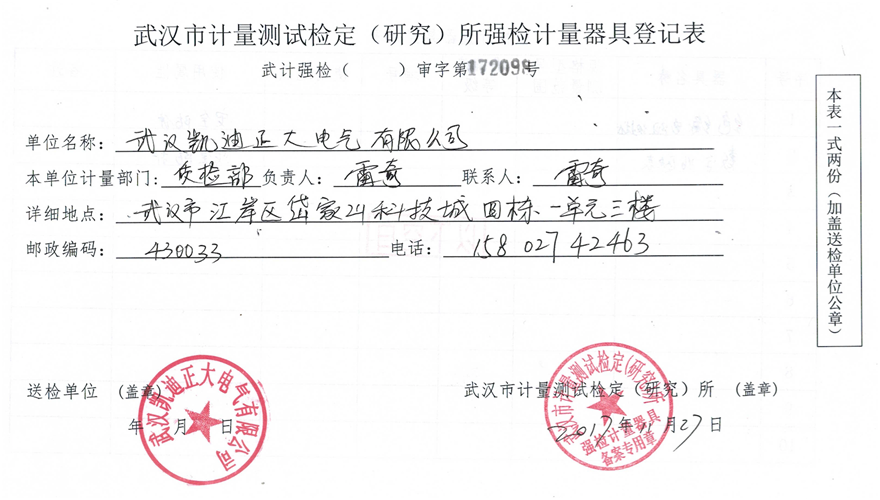

10KV工頻耐壓機應執行的標準及法律法規武漢市計量測試檢定（研究）所強檢計量器具登記表    武計強檢（）審字第172098號

GB 4208        外殼防護等級

GB/T 6587      電子測量?jī)x器通用規范

GB/T 9969      工業產品使用說明書 總則

3 環境條件：環境適應性、耐沖擊性應至少滿足GB/T 6587中II組的要求。

4 結構要求

4.1結構簡便，體積不得超過600mm×400mm×8500mm，重量不超過45KG，使用方便；

4.2外殼防護等級至少符合GB 4208-2008中IP30；

4.3儀表外觀美觀，須附有標明生產廠家、日期、型號、出廠編號等內容的銘牌。

5 技術條件

5.1 設備類型：移動式耐壓機。

5.2 輸入電壓：工頻AC 220（1±10％）V。

5.3 輸出電壓：工頻AC  0～10（1±5％）kV，精度為±2%，諧波含量不超過5%。

5.4保護電流： (0～500)mA范圍內可任意設定（不能超過500mA）。

5.5 定時時間：至少在（1～60）s內可調。

5.6 容量：AC  5kVA。

5.7 顯示功能：具有漏電流、電壓、時間同時的顯示和不合格聲光報警功能，且數字式儀表顯示穩定；具有耐壓工作警示燈。

5.8 保護功能：符合國家安全規定，具有高壓擊穿保護；具有非零位輸出保護功能；帶有過電流報警、保護功能；有可靠接地系統。

5.9 附件要求：配備10米長輸入電源線，電源線徑為2.5mm2，配備線纜盤一個。配備15米長輸出高壓測試線及15米長輸出測試地線。其中，高壓測試線為特種電纜，絕緣等級大于10kV,輸出測試地線線徑為2.5mm2。設有急停按鈕，各開關、按鈕、指示燈均有中文功能標識。

5.10 移動式耐壓機為人力推動小車，車輪帶有無痕輪胎和平穩過軌功能，耐壓機具備減震功能。單輪外徑不得小于200mm，單輪厚度不得小于30mm，車輪對廠房地面壓力適中。其中兩個車輪為定向輪，兩個車輪為萬向輪，車輪帶有鎖緊機構。

5.11 高壓驗電器：感應0.2kV至10kV工頻電壓，具有報警功能，長度不小于1.2m。

5.12 內部線路板防護到位，具有減震功能。

5.13 變壓器、調壓器高壓門側有開門斷電自鎖功能，防止誤操作。

6耐壓測試儀資料提供

6.1供貨商提供符合GB/T 9969第3、4條的使用維護說明書。

符合GB/T3048.8《電線電纜電性能試驗方法-交流電壓試驗》、IEC60060《高壓試驗技術》以及UL1581、UL62、VDE、CCC、JIS、CSA、KEMA試驗標準。

輸出電壓 AC:0-30kV   DC:0-30kV

電壓分辨率：0.1KV

電壓精度：±5%

測試時間：0~999S

漏電流 AC:0-2/20mA   DC:0-2/10MA

電流分辨率  0-2mA：0.001mA

2-20mA：0.01mA

電流精度： ±5%

電源要求： 220V±10%， 50Hz ±5%

輸出波形 使用電源的50Hz正弦波形
