高壓幵關柜是按一定的電路方案將有關電氣設備組裝在一個封閉金屬外殼內的成套配電裝置，主要用于保護電力系統中各用電設備的線路安全。電力系統中常用的開關柜柜體通常采用組裝式結構具體可分為四個單獨的隔室：母線室、電纜室、開關室、繼電器儀表室。

　　1、母線室

　　其位于開關柜背面的上部分，在母線室里，裝置著三相高壓交流母線。母線由絕緣套管進行塑封后，在母線穿過開關柜的隔板時，再由母線套管進行固定。

　　2、斷路器室(開關室)

　　為了保證斷路器手車在斷路器室內正?；泻凸ぷ?，特殊的導軌被安裝在斷路器室內。手車可以在作、試驗的位置之間自由移動，后壁上安裝了活門。在手車移動過程中，隔板被自動打開，而反方向移動時，隔板又幾乎重合。這樣就保證了工作人員不會被帶電體觸及到。

　　3、電纜室

　　在電纜室中，各種附屬設備能進行安裝。例如避雷器、接地開關、電流互感器以及電纜等。另外，為了施工現場的便捷，室內底部會配置開了縫的可卸鋁板。

　　4、繼電器儀表室

　　其工作面板裝置了微機保護裝置、保護出口壓板、把手、儀表、指示燈等。該室內會裝有端子排、保護工作直流電源、保護控制回路直流電源開關、特殊二次設備，以及儲能電機的工作電源開關。

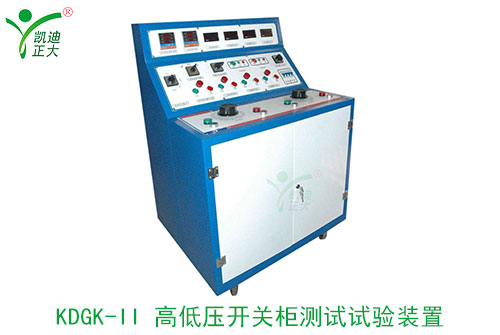

　　武漢凱迪正大生產的KDGK-II高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗，其相關輸出電流、電壓和輸出組數可以根據用戶要求定制，以提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。
