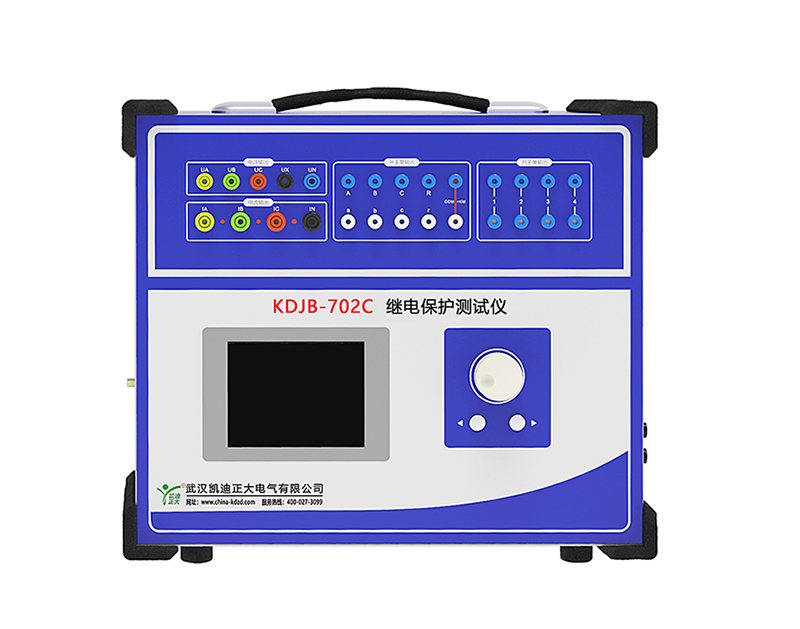

KDJB-702C三相繼電保護測試儀是一種高精度、多功能的電力系統測試設備，具備4相電壓、3相電流輸出能力，支持單機操作與PC聯機控制，適用于各類繼電器及微機保護的測試與校驗。本文介紹該測試儀在常見繼電器試驗中的使用方法。

交流電壓/電流/反時限電流繼電器校驗
  在“交流試驗”模塊中，設定Ua或Ia的初始值，設置合適的步長，通過手動或自動方式逐步增加或減少電壓或電流值，記錄繼電器的動作值、返回值、動作時間及返回時間，并計算返回系數。例如，測試LL-12A過電流繼電器時，將測試儀輸出接至繼電器線圈，動作接點接入測試儀開入量端子，通過步進變化電流值，即可完成測試。

直流電壓/電流繼電器校驗
  使用“直流試驗”模塊，設置Ua或Ia的初值與步長，逐步調節輸出，測量繼電器的動作值、返回值及相關時間參數。該方法適用于直流繼電器、信號繼電器、中間繼電器等。

時間繼電器校驗
  在“直流試驗”或“交流試驗”模塊中，采用手動試驗方式，設定額定電壓輸出，測量繼電器的動作時間與返回時間。測試時需注意，若動作時間較長，應選擇“手動試驗”方式，避免自動模式下時間測量不準確。

功率方向繼電器校驗
1. 動作區與靈敏角測量
  在“功率方向及阻抗試驗”模塊中，設定Uab和Ia為額定值，逐步調節兩者之間的相位角，測出動作區邊界角φ1和φ2，靈敏角φLM = (φ1 + φ2)/2。
2. 最小動作功率測量
  將相位角設定為靈敏角，固定Ia為額定值，逐步增加Uab，測出最小動作功率。
3. 潛動試驗
  電流開路，電壓由零突增至額定值，繼電器不應動作；
  電壓短路，電流由零突增至數倍額定值，繼電器不應動作。
4. 記憶作用檢驗
  在靈敏角下，設置Ia為0.5倍或數倍額定電流，Uab由100V突降至零，繼電器應可靠動作。

阻抗繼電器校驗
1. 靈敏角與整定阻抗測量
  在“功率方向及阻抗試驗”或“阻抗特性”模塊中，設定Ia為5A，Uab為0.7倍整定阻抗對應電壓，調節相位角測出動作邊界，計算靈敏角與整定阻抗。
2. 精工電流曲線測量
  固定相位角為靈敏角，逐步改變電流Ia，測出各電流下的動作電壓，繪制Z = f(I)曲線。
3. “鳥啄”現象檢查
  電流回路開路，電壓由額定值突降至零，繼電器觸點不應閉合。

同步檢查繼電器校驗
1. 線圈極性檢查
  在“交流試驗”中，將Ua、Uc接至兩線圈，繼電器不動作；斷開任一線圈則動作，說明極性正確。
2. 動作角度測量
  調節兩電壓相位角，測出動作值與返回值。
3. 動作/返回電壓測量
  一相電壓為零，另一相由零逐步增加，測出動作電壓；再逐步減小，測出返回電壓。

低周繼電器校驗
  在“頻率及高低周試驗”模塊中，設定電壓、電流為額定值，逐步降低頻率，測出動作頻率與動作時間；再逐步升高頻率，測出返回頻率與返回時間。還可設置自動變頻方式，檢驗滑差閉鎖功能。

重合閘繼電器校驗
方法一（PC軟件操作）：
  在“直流試驗”中，設置Uab為220V充電電壓，Uc為啟動電壓，充電完成后改變Uc極性啟動重合閘，測量動作時間。
方法二（單機操作）：
  在“直流試驗”中，設置UAB為220V，充電完成后通過開出2閉合啟動重合閘，測量動作時間。

差動繼電器校驗
1. 直流助磁特性
  在“差動試驗”中，設置制動電流Izd為直流，逐步改變Izd，測量動作電流Idz，繪制制動特性曲線。
2. 比率制動特性
  設置Izd為基波電流，逐步改變Izd，測量Idz，繪制比率制動曲線。
3. 諧波制動特性
  在“差動諧波試驗”中，設置Izd為二次或高次諧波，逐步改變諧波含量，測量動作電流。

  KDJB-702C三相繼電保護測試儀憑借其高精度輸出、靈活的軟件功能及豐富的測試模塊，能夠全面覆蓋各類繼電器的測試需求。無論是傳統的電磁式繼電器，還是現代微機保護裝置，均可通過該設備完成精確的定值校驗、特性曲線掃描及動作邏輯驗證。其操作界面友好，支持手動與自動試驗方式，提高了現場測試的效率與可靠性，是電力系統繼電保護調試與維護的常用工具。
